本產品為PTFE包覆型墊片，以極富緩沖性的非石棉橡膠板/墊片、非石棉紙等為芯部材料，其外包覆PTFE外皮制作而成。與NAFLON墊片（TOMBO No.9007）相比，具有抗蠕變強的特點。
墊片的內圓與密封面完全被PTFE膜包覆，因此不會污染流體，同時耐化學藥劑性、耐溶劑性優異，被廣泛應用于精細化工、石油化工、醫藥、食品工業、普通工業等眾多領域。
用途
各種腐蝕性流體、有機溶劑
不能受污染的流體
需要電氣絕緣的用途
使用標準
JPI-7S-75

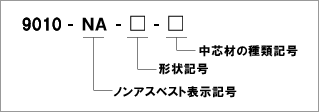

標示方法
PTFE外皮的結構
形狀 代號 | 界面圖 | 結構及說明 |
A |
| 在PTFE圓板上開槽，將緩沖材料插入其中的標準型包覆墊片 |
B |
| 用PTFE帶包覆緩沖材料內周制作而成，主要用于外徑大于1000mm的墊片。橢圓型也可以制作，因有一處熱封部位，故密封性能比A型稍差。建議與NAFLON墊片膏（TOMBO 9400）一起使用 |
AS |
| 是將A型的內周改為直角的墊片，由于墊片內部的空隙減少，無需擔心因溫度變化使內部空氣急劇膨脹，而導致包覆材料的破裂，只要合理設計內徑尺寸，可以減少液體積留，降低對流體的擾亂。 |
R-A |
| 將A型或AS型的外周密封起來的墊片，因此即使外部接觸流體，芯部材料也不會受到侵蝕，此外，用于真空管道時，包覆材料也不易被吸收向內側，由于包覆材料不會卷起，因此法蘭之間的間隙較小時也能順利安裝。 |
R-AS |
|
芯部材料的結構
種類代號 | 截面圖 | 結構以及說明 |
5 |
| 以非石棉橡膠板（TOMBO No.1995無石棉板）為芯部，用于需較強緊固力的金屬法蘭。 |
6 |
| 非石棉橡膠板（TOMBO No. 1995 無石棉板）的兩面貼上非石棉紙，并以此為芯部，緩沖性能優良，用于搪瓷法蘭等。 |
7 |
| 將5型的橡膠板改為高溫用無石棉板（TOMBO No. 1120 高溫用無石棉板）的墊片 |
8 |
| 將6型的橡膠板改為高溫用無石棉板（TOMBO No. 1120 高溫用無石棉板）的墊片 |
9 |
| 在高溫用的無石棉橡膠板（TOMBO No. 1120 高溫用無石棉板）的兩面裝上不銹鋼絲網的墊片 |
9010-NA-A-5 9010-NA-R-A-5
9010-NA-A-7 9010-NA-A-8 9010-NA-A-9
